Българската нафтова печка Балкан (ТЕХНИЧЕСКИ ДАННИ И ОПИСАНИЕ)
Нафтовите печки Балкан са производство на ДИП Балкан Пловдив от началото на 1960-те години. Печките са с красив външен вид, отлични технически и експлоатационни показатели. След изследване в Централния научноизследователски институт по технология на машиностроенето и одобрени от Център за промишлена естетика и художествено проектиране — София те са показали коефициент на полезно действие 82 %, който е над световното равнище и са най-реномирани в България към времето си на производство.
Отоплителните нафтови печки ПОН-50 (5000 ккал/час) и ПОН 75 (7500 ккал/час) са предназначени за отопление на жилищни помещения, кабинети, канцеларии и др. Те осигуряват равномерно отопление на цялото помещение.
ОПИСАНИЕ
Тези нафтови печки се състоят от следните конструктивни групи :
1.Тяло
2.Горивна камера
3.Захранваща система
Тялото на печката се състои от горна чугунена рамка и основа, към които са монтирани страниците, предниците, гърбът, покривният капак, горивната камера, въздушните прегради и нафтовият резервоар.
Под дъното е поставена тавичка за разлятата по невнимание нафта при зареждане на резервоара и при почистване филтъра на дозатора.
Горивната камера е цилиндър, в който е монтирано горивното гърне. По повърхността на гърнето има отвори, през които преминава необходимият за горенето въздух. В същото гърне на щифтове лежат чугунени дискове, спомагащи за доброто горене на печките.
В долната задна страна е монтирана въздушна клапа, която регулира влизащия въздух, необходим за изгаряне на нафтата.
В горната задна страна е монтиран коминът за отвеждане на изгорелите газове. Пред отвора е монтиран отражател за задържане на топлоотдаването.
Захранващата система се състои от:
а) Нафтов резервоар, на който е монтиран нивопоказател за от читане на количеството нафта; капачка; гърловина с цедка за наливаме нафта в резервоара; бакелитово копче за отваряне и затваряне крана на резервоара.
б) Нефтопровод, свързващ резервоара с дозатора и дозатора посредством щуцера с горивното гърне.
в) Дозатор с предохранително устройство. Служи за дозиране притока на горивото с шест плавно регулиращи степени. Регулирането се извършва посредством ключа на регулатора, изведен над горната чугунена рамка.
При завъртване ключа на регулатора от нулево деление по скалата се включва дозаторът на :
1-во деление — разход на гориво минимален.
6-то деление — разход на гориво максимален.
Всяко междинно положение отговаря на междинен разход на горивото.
За предпазване от преливане на нафтата от горивното гърне при самозагасила се печка предохранителният клапан на дозатори при покачване нивото на горивното гърне задействува и притокът се прекратява.
За да се запали печката отново, необходимо е събралото се количество нафта в горивното гърне да се отнеме посредством гъба, парче плат и др.
За привеждане дозатора отново в работно положение се включва предохранителният клапан чрез натискане лостчето, намиращо се от предната страна на дозатора — надолу.
МОНТАЖ И ЕКСПЛОАТАЦИЯ НА ПЕЧКАТА
Всеки притежател на нафтови отоплителни печки ПОИ —50 н ПОН 75 преди да ги монтира трябва да спази следните условия:
Отвеждането на изгорелите газове от печката към комина става с тръби с ф = 130 мм. Уплътнението на тръбите до розетката трябва да бъде добро. В противен случай тягата се намалява, в резултат на което се влошава горивният процес.
За да се получи нормално горене на печките, дозаторът трябва да бъде нивелиран. По този начин се постига равномерно протичане на горивото по дъното на горивното гърне.
Печката Балкан трябва да се поставя най-малко на 80 см от горими и трудно горими конструкции — обзавеждане, лимоотводните им тръби на 50 см.
Нафтовите отоплителни печки ПОН—50 и ПОН—75 горят само НАФТА. Употребата на горива като бензин, бензол, спирт, газ, масла и др. Е СТРОГО ЗАБРАНЕНО.
ЗАПАЛВАНЕ и ЗАРЕЖДАНЕ НА ПЕЧКАТА С ГОРИВО

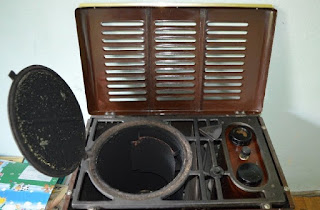

При изливане нафта в резервоара трябва да се вдигне покривният капак 1, копчето за крана на резервоара 5 да е завито надясно до отказ. Ключът за регулиране дозатора 7 да е на нулево положение. Снема се капачката 6, проверява се цедката да е на място и се налива нафта.
Запалването на нафтовите отоплителни печки се извършва н следната последователност:
Отваря се капакът на горивната камера 2, развива се 3-4 оборота копчето за крана на резервоара 5, ключът за регулатор 7 се поставя на 6-то деление до появяване на нафта по дъното на горивното гърне 14, след което ключът на регулатора се връща на 2-ро деление.
През отвора на горивната камера в горивното гърне се поднася запален памук, напоен със спирт или нафта. Затваря се капакът на горивната камера 2 и през отвора на същия се наблюдава горивният процес.
Нафтовата печка Балкан е нормално запалена тогава, когато пламъкът обхване цялото дъно около долния ринг.
За усилване горивния процес необходимо е ключът на регулатора за дозатора 7 да се превключи на по-висока степен. Последователното включване от степен в степен да се извършва в интервал от 3-4 мин.
При прескачане на отделни степени при първоначално запалване на печката се нарушава горивният процес, в резултат на което печката не гори нормално, вибрира, бучи, отделя сажди и коксуващи вещества.
Забележка: Ако печката преди това е работила и се е самозагасила, проверява се предохранителният клапан на дозатора 10 дали е в работно положение. Чрез натискане лостчето 11 надолу, след сваляне на долния преден капак, дозаторът се включва в работно положение.
ЗАГАСЯНЕ
Загасяването на нафтовата печка Балкан се извършва като се отваря покривният капак 1, ключът за регулиране на дозатора 7 се поставя на деление 0 (нула). Копчето за крана на резервоара 5 се завива надясно до отказ, след което същата ще загасне.
Ново запалване на печката може да се извърши само след като тя е изстинала напълно.
